一、概述：

         華立儀表專業生產單色/真彩無紙記錄儀歡迎來電垂詢！包括黃屏無紙記錄儀、藍屏無紙記錄儀及真彩無紙記錄儀。我公司經過多年連續開發和生產，已經成功推出一系列儀表，能夠滿足各類用戶的各種不同使用場合的需求。
HL-R3000/R4000系列無紙記錄儀是以32位嵌入式CPU為核心，并輔以大規模集成電路、大容量FLASH存儲、信號智能調理、SmartBus總線以及高分辨率圖形液晶顯示器的新型智能化無紙記錄儀表。采用320×240彩色（單色）TFT液晶顯示屏；支持16路模擬量萬能輸入、8路模擬輸出、12路報警輸出、16路全隔離24VDC配電輸出，設定數據與記錄數據具掉電保護功能；具有體積小、通道數多、功耗低、精度高、通用性強、運行穩定、可靠性高等特點。儀表采用USB Host技術，支持USB移動存儲器的數據讀寫；采用RS-232C/RS-485通訊接口，支持標準MODBUS-RTU協議，可方便實現遠程監控。

二、功能特點：

HL-R3000/R4000系列無紙記錄儀顯示信息量大、操作簡單、界面友好，下面是主要的功能特點：
◆無筆、無紙記錄，日常維護工作量非常小，運行費用低；
◆采用進口5.6 英寸320*240點陣TFT高亮度圖形液晶顯示屏，具有畫面清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；
◆采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信號采集、記錄、顯示和12路報警；
◆采用256M 大容量的FLASH閃存芯片存貯歷史數據，掉電永不丟失數據；
◆全隔離萬能輸入，可同時輸入多種信號，無需更換模塊，通過軟件組態即可；
（1）Ⅱ型標準信號：0～5V 、0～10mA；
（2）Ⅲ型標準信號：1～5V 、4～20mA（可配電）
（3）熱電偶：B、E、J、K、S、T、WRE25；
（4）熱電阻：Pt100、Cu50；
（5）電壓小信號：0～20mV、0～100mV；
（6）電阻信號：0～400Ω；
（7）頻率信號：0～10KHZ；
（8）提供標準4-20mA 輸出；
（9）根據用戶要求定制各種特殊信號(如熱工行業的氧碳勢0-2V輸入)；
（10）頻率：PI（0～30kHz，高電平：8.5～30V，低電平：0～4.5V）（訂貨時要說明）
（12）隔離阻抗：20MΩ @ 500V
◆ 顯示工程量數據的數值范圍更寬，可顯示4 位數值：-999~9999；
◆ 可以組態顯示,工程位號、工程單位、流量累積；
◆ 剪貼板的復制和粘貼功能方便用戶的參數設置；
◆ 12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警；
◆ 顯示精度基本誤差為±0.2%FS ；
◆ 16 路溫壓補償，支持補償信號輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償?shù)瘸Ｓ醚a償模型；
◆ 支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；
◆ 配備標準USB 接口，支持USB 1.1 、2.0 優盤，支持FAT16/FAT32 文件系統，歷史數據轉存快捷方便；
◆ 標準串行通訊接口： RS485 和RS232C；
◆ 采用新型開關電源，能在交流電源85VAC～265VAC、45～65HZ范圍內正常工作；
◆ 提供變送器+24VDC隔離配電，簡化了系統，節約了費用；
◆ 集成硬件實時時鐘，掉電情況下時鐘也能準確運行，儀表硬件時鐘方便企業計量管理；
◆ 全鋁密封外殼及內部屏蔽板，保證儀表在惡劣的環境中正常工作。

三、主要技術指標：

屏幕： 5.6 英寸TFT真彩圖形液晶顯示屏、320*240點陣、LED背光；
精度： 實時顯示：±0.2% F.S.；曲線顯示：±0.5% F.S.；追憶精度：±0.2% F.S.；
注：熱電偶應去掉冷端誤差；
輸入規格：全隔離萬能輸入，1～16通道信號輸入，通道間全隔離，隔離電壓大于1000V；
隔離阻抗： 20MΩ @ 500V；
記錄容量： 64/128/192/248MB（FLASH 容量可選擇）；
電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；
電流輸入：0-10mA、4-20mA（阻抗250Ω）；
熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；
熱電偶：S、B、K、T、E、J、F2、WRE25；

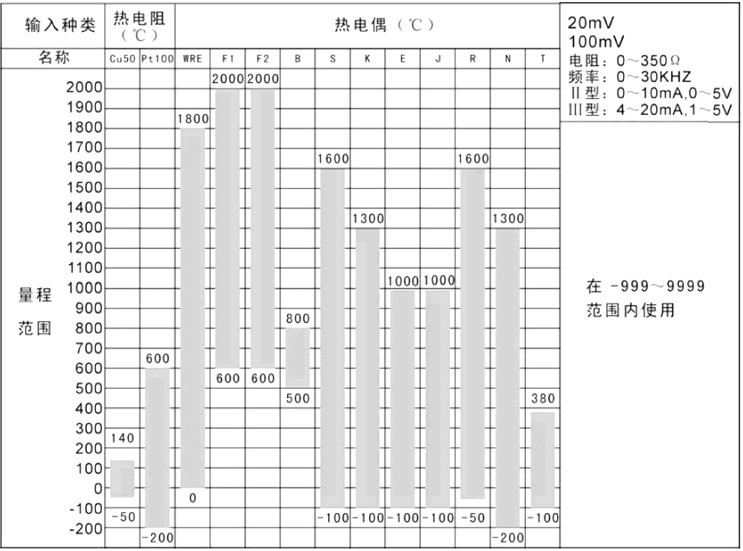

電阻：0~400Ω，如圖所示

輸出規格： 傳感器配電24VDC，負載能力≤700Ω，單獨隔離配電≤40mA/路，最多16 路隔離配電；
模擬量輸出：4-20mA；負載能力750Ω（最大）；
報警輸出：12 路繼電器觸點輸出，觸點容量0.5A@125VAC/1A@30VDC，可組態上上限、上限、下限、下下限；
補償運算： 蒸汽----根據IFC67 公式計算蒸汽密度補償飽和蒸汽與過熱蒸汽的質量流量或熱流量；一般氣體----溫度、壓力補償測量標準體積流量；天然氣----溫度、壓力補償測量標準體積流量；液體----溫度補償測量標準體積流量或質量流量；
補償范圍：蒸汽----壓力0.1-4.5MPa，溫度100-500℃，密度0.1-100Kg/m3；一般氣體----壓力0-60Mpa，
溫度-100-500℃，液體----溫度－100-500℃，累積范圍： 0～9999999999；
通訊、打?。和ㄓ嵔涌?---RS232C 或RS485，波特率----（1200、2400、9600、19200），打印接口----RS232C直接連接微型打印機；
記錄間隔：1 秒至240 秒，共分11 檔：1/2/4/8/12/24/36/60/120/180/240 秒可選；
記錄時間：各通道記錄時間的長短與FLASH 存儲器容量、輸入點數及該通道的記錄間隔有關數據備份和轉存： 128M、256M 、512M、1G 及其它可以兼容的U 盤；
熱電偶冷端補償誤差： ±2℃ ；
斷電保護時間： 內置FLASH 存儲器保護參數和歷史數據，斷電后可永久保存；
集成硬件時鐘：掉電后也能準確運行；
時鐘誤差： ±1 分/月；
供電電源： 85VAC-265VAC，45～65HZ；
環境溫度： 0-50℃、避免日光直曬；
環境濕度： 0-85%RH；
凈重：≤3.0Kg
